Menşe yeri | Almanya |
Marka adı | SIEMENS |
Sertifika | CE |
Model numarası | 6ES7511-1CK01-0AB0 |
belge | Ürün Broşürü PDF |

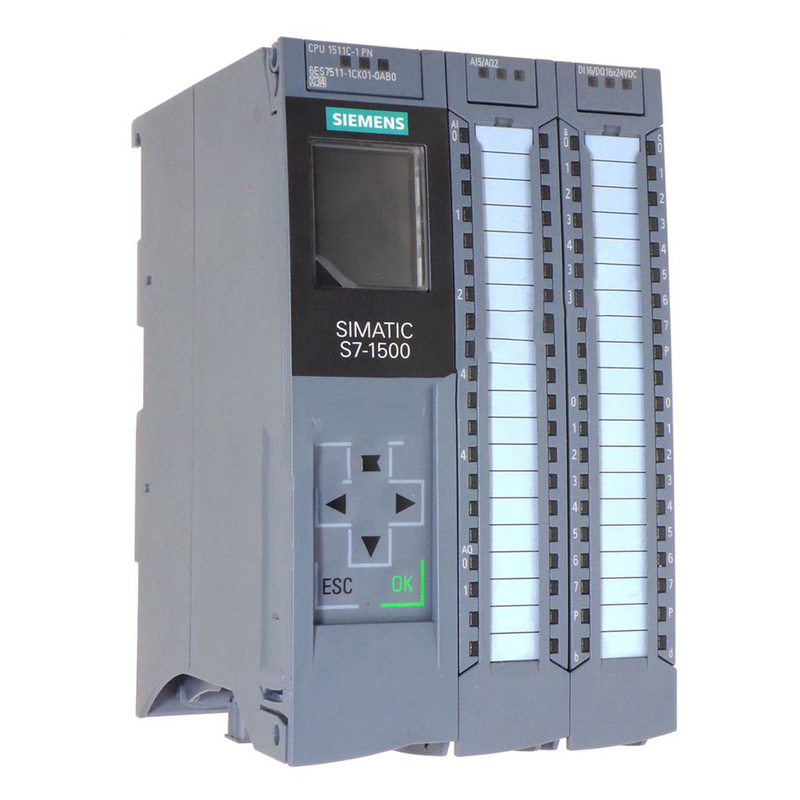

SIEMENS 6ES7511-1CK01-0AB0 PROFINET IRT 2 PORT SÖÇÜTLE, 60 NS BIT-PERFORMANCE, İÇİN
SIEMENS 6ES7511-1CK01-0AB0, SIMATIC S7-1500 otomasyon sisteminin bir parçası olan bir merkezi işlem birimidir.
2 portlu anahtarlı PROFINET IRT:
- Bu CPU'nun entegre 2 portlu bir anahtarı olan PROFINET arayüzü var.
- PROFINET arayüzü, son derece senkronize ve deterministik veri alışverişini sağlayan PROFINET IRT (Isochronous Real-Time) iletişim protokolünü destekliyor.
- 2 portlu anahtar, CPU'nun harici bir anahtar gerektirmeden diğer PROFINET cihazlarına doğrudan bağlanmasını sağlar.
Hızlı 60 ns Bit Performansı:
- Bu CPU'nun bit başına 60 nanosaniyelik bir performansı var.
- Bazı üst seviye S7-1500 CPU'lar kadar hızlı olmasa da, 60 ns bit performansı hala çok duyarlı kontrol yetenekleri sağlar.
Ön bağlantı:
- CPU, PROFINET arayüzü için ön konektörle birlikte gelir.
- Bu itme konektörü, PROFINET kablolarını CPU'ya bağlamak için kullanışlı ve aletsiz bir yol sağlar.
SIMATIC Bellek Kartı Gerekli:
- Diğer SIMATIC S7-1500 CPU'ları gibi, bu model de çalıştırmak için SIMATIC bellek kartının yerleştirilmesini gerektirir.
- Hafıza kartı kullanıcı programı, yapılandırma verileri ve diğer çalıştırma bilgilerini depolar.
Diğer özellikleri:
- Çalışma belleği: program için 500 KB ve veri için 3 MB
- Modüler SIMATIC S7-1500 sisteminin bir parçası
- STEP 7 mühendislik yazılımı kullanılarak programlandı.
Bu CPU modelinin en önemli ayırt edici özellikleri, 2 portlu bir anahtarla entegre PROFINET IRT arayüzü, hızlı 60 ns bit performansı ve itme ön konektörüdür.
Önceki 6ES7511-1CK00-0AB0 modeliyle karşılaştırıldığında, bu 6ES7511-1CK01-0AB0 sürümü çalışma belleği kapasitesini arttırmıştır (500 KB program, 3 MB veri).
Bu yetenekler, CPU 1511-1 PN'yi son derece senkronize edilmiş ve belirleyici endüstriyel Ethernet iletişimi gerektiren uygulamalar için iyi bir seçim haline getirir.ama yüksek seviye S7-1500 CPU'ların aşırı işleme hızlarına ihtiyaç duymayabilir.
2-portlu anahtar ve itme bağlantısı, uygun bağlantı seçenekleri sağlarken, 60 ns bit performansı hala birçok endüstriyel otomasyon görevi için duyarlı bir kontrol sağlar.
Genel olarak, 6ES7511-1CK01-0AB0, SIMATIC S7-1500 portföyünde çok yönlü ve yetenekli bir CPU'dur.Yüksek iş belleği kapasitesini gerektiren geniş bir endüstriyel otomasyon uygulamaları için uygundur.
Genel bilgiler | ||
Ürün türü tanımı | CPU 1511C-1 PN | |
HW işlevsel durumu | FS03 | |
Firmware sürümü | V2.9 | |
Ürün fonksiyonu | ||
● I&M verileri | Evet; I&M0'dan I&M3'ye | |
● İzohron mod | Evet; en az 625 μs'lik OB 6x döngüsüyle (dağıtıldı) | |
Mühendislik | ||
● ADEM 7 TIA Portalı sürümden yapılandırılabilir/entegre edilebilir | V17 (FW V2.9) / V15 (FW V2.5) veya daha üstü; daha eski TIA Portal sürümleri ile 6ES7511-1CK00-0AB0 olarak yapılandırılabilir | |
Yapılandırma kontrolü | ||
Veri kümesi üzerinden | - Evet. | |
Görüntüle | ||
Ekran çaprazı [cm] | 3.45 cm | |
Kontrol elemanları | ||
Anahtar sayısı | 8 | |
Mod düğmeleri | 2 | |
Besleme voltajı | ||
İsimlendirilmiş değer (DC) | 24 V | |
izin verilen menzil, alt sınır (DC) | 19.2 V; 20.4 V DC, dijital giriş/çıkışları beslemek için | |
izin verilen menzil, üst sınır (DC) | 28.8 V | |
Ters kutupluk koruması | - Evet. | |
Ana tamponlama | ||
● Ana hatası / voltaj arızası depolanan enerji süresi | 5 ms; CPU bölümündeki güç kaynağını ifade eder. | |
Giriş akımı | ||
Mevcut tüketim (ad değer) | 0.8 A; yük olmadan; 9.8 A: CPU + yük | |
Akım tüketimi, en fazla. | 1 A; yük olmadan; 10 A: CPU + yük | |
Girme akımı, maksimum. | 1.9 A: Ad değer | |
I2t | 0.34 A2·s | |
Dijital girişler | ||
● yükleme voltajından L + (yük olmadan), en fazla. | Grup başına 20 mA | |
Dijital çıkışlar | ||
● yükleme voltajından L +, en fazla. | 30 mA; Grup başına, yük olmadan | |
Çıkış voltajı / başlık | ||
İsimlendirilmiş değer (DC) | 24 V | |
Kodlayıcı kaynağı | ||
Çıkış sayısı | 1Bir ortak 24 V kodlayıcı kaynağı | |
24 V kodlayıcı kaynağı | ||
● 24 V | Evet; L+ (-0,8 V) | |
● Kısa devre koruması | - Evet. | |
● Çıktı akımı, en fazla. | 1 A | |
Güç | ||
Arka plan otobüsüne güç ver | 10 W | |
Arkaplan otobüsünden enerji tüketimi (dengeli) | 8.5 W | |
Güç kaybı | ||
Güç kaybı, tip. | 11.8 W | |
Hafıza | ||
SIMATIC bellek kartı için yuva sayısı | 1 | |
SIMATIC bellek kartı gerekli | - Evet. | |
Çalışma hafızası | ||
● entegre (program için) | 175 kbyte | |
● entegre (veri için) | 1 Mbyte | |
Yük hafızası | ||
● Plug-in (SIMATIC Hafıza Kartı), en fazla. | 32 Gbyte | |
Yedekleme | ||
● bakımsız | - Evet. | |
CPU işleme süreleri | ||
Bit işlemleri için tip. | 60 ns | |
Sözcük işlemleri için, tip. | 72 ns | |
sabit nokta aritmetiği için tip. | 96 ns | |
Değişken nokta aritmetiği için tip. | 384 ns | |
CPU blokları | ||
Parça sayısı (toplam) | 4 000; Bloklar (OB, FB, FC, DB) ve UDT | |
DB | ||
● Sayı aralığı | 1... 60 999; kullanıcı tarafından kullanılabilecek numara aralığı: 1... 59 999 ve SFC 86: 60 000... 60 999 ile oluşturulan DB'lerin numara aralığı olarak bölünmüştür. | |
● En fazla büyüklük. | 1 Mbyte; Mutlak adresleme ile DB'ler için, maksimum boyut 64 KB'dir | |
FB | ||
● Sayı aralığı | 0... 65 535 | |
● En fazla büyüklük. | 175 kbyte | |
FC | ||
● Sayı aralığı | 0... 65 535 | |
● En fazla büyüklük. | 175 kbyte | |
OB | ||
● En fazla büyüklük. | 175 kbyte | |
● Serbest döngü OB'lerinin sayısı | 100 | |
● Saat alarmı OB'lerinin sayısı | 20 | |
● Gecikme alarmı OB sayısı | 20 | |
● Döngüsel kesinti OB'lerinin sayısı | 20En az 500 μs OB 3x döngüsü ile; | |
● Süreç alarmı OB'lerinin sayısı | 50 | |
● DPV1 alarm OB'larının sayısı | 3 | |
● Izokron mod OB'lerinin sayısı | 1 | |
● Teknoloji eşzamanlı alarm OB sayısı | 2 | |
● Başlatılan OB sayısı | 100 | |
● Eşzamanlı hata OB sayısı | 4 | |
● Eşzamanlı hata OB sayısı | 2 | |
● Teşhis alarmı OB'lerinin sayısı | 1 | |
Yuvalama derinliği | ||
● öncelik sınıfına göre | 24 | |
Sayıcılar, zamanlayıcılar ve onların kalıcılığı | ||
S7 sayacı | ||
● Sayısı | 2 048 | |
Değerlendirme | ||
Düzenlenebilir | - Evet. | |
IEC sayacı | ||
● Sayısı | Herhangi bir (sadece ana bellek tarafından sınırlıdır) | |
Değerlendirme | ||
Düzenlenebilir | - Evet. | |
S7 katı | ||
● Sayısı | 2 048 | |
Değerlendirme | ||
Düzenlenebilir | - Evet. | |
IEC zamanlayıcı | ||
● Sayısı | Herhangi bir (sadece ana bellek tarafından sınırlıdır) | |
Değerlendirme | ||
Düzenlenebilir | - Evet. | |
Veri alanları ve saklamaları | ||
Veri saklama alanı (zamanlayıcılar, sayaçlar, bayraklar dahil), en fazla. | 128 kbyte; Toplamda; bit bellekleri, zamanlayıcılar, sayaçlar, DB'ler ve teknoloji verileri (eksenleri) için kullanılabilir saklama belleği: 88 KB | |
Genişletilmiş veri saklama alanı (zamanlayıcılar, sayaçlar, bayraklar dahil), en fazla. | 1 Mbyte; PS 6 0W 24/48/60 V DC HF kullanılırken | |
Bayrak | ||
● En fazla büyüklük. | 16 kbyte | |
● Saat hafızasının sayısı | 8; 8 saat belleği bit, bir saat belleği bayt gruplandırılmış | |
Veri blokları | ||
● Tutma kapasitesi ayarlanabilir | - Evet. | |
● Saklama özelliği önceden ayarlanmıştır | - Hayır. | |
Yerel veriler | ||
● öncelik sınıfı başına en fazla. | 64 kbyte; blok başına en fazla 16 KB | |
Adres alanı | ||
IO modülleri sayısı | 1 024; maksimum modül / alt modül sayısı | |
I/O adres alanı | ||
● Girişler | 32 kbyte; Tüm girişler işlem görüntüsünde | |
● Çıktılar | 32 kbyte; Tüm çıkışlar işlem görüntüsünde | |
Entegre IO alt sistemi başına | ||
Girdiler (hacim) | 8 kbyte | |
Çıktılar (hacim) | 8 kbyte | |
CM/CP başına | ||
Girdiler (hacim) | 8 kbyte | |
Çıktılar (hacim) | 8 kbyte | |
Alt süreç görüntüleri | ||
● Alt işlem görüntülerinin sayısı, en fazla. | 32 | |
Donanım yapılandırması | ||
Dağıtılmış IO sistemlerinin sayısı | 32Dağıtılmış I/O sistemi sadece PROFINET veya PROFIBUS iletişim modülleri aracılığıyla dağıtılmış I/O'ların entegre edilmesiyle değil,aynı zamanda AS-i ana modülleri veya bağlantıları üzerinden I/O bağlantısı (eIE/PB-Link) |
