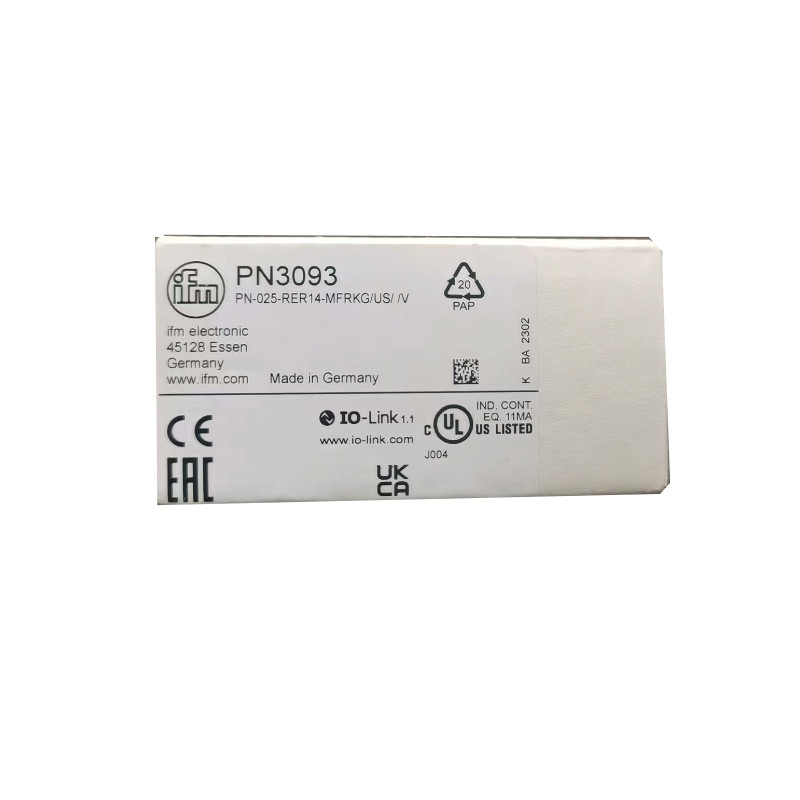

PN3093 PN-025-RER14-MFRKG/US/ /V ekranlı basınç algılayıcı
PN2094 PN-010-RER14-MFRKG/US/ /V ekranlı IFM Basınç Algılayıcısına bir göz atalım.
1Ürün Adı:
- Ekranlı IFM Basınç Sensörü
2- Model numarası:
- PN2094 PN-010-RER14-MFRKG/US/ /V
3- Açıklama:
- Bu IFM Electronics'tan bir basınç algılayıcısı.
- Çeşitli endüstriyel uygulamalarda basınç izleme ve ölçme için tasarlanmıştır.
4Ana özellikler:
- Basınç okuma kolaylığı için entegre dijital ekran
- Ölçüm aralığı 0 ila 10 bar (0 ila 145 PSI)
- Tam ölçekte ± 1% doğruluk
- Endüstriyel ortamlar için IP67 derecelendirilmiş sağlam ev
- 4 basamaklı LED ekran 7 bölümlü basamaklı
- Düzenlenebilir anahtarlama noktaları ve histerez
5Uygulamalar:
- Bu basınç sensörü, aşağıdakiler de dahil olmak üzere çok çeşitli endüstriyel uygulamalar için uygundur:
- Pnömatik sistemler
- Hidrolik sistemler
- Kompresörler
- Pompalar.
- Süreç kontrolü
6Bağlantı:
- Sensörde elektrik bağlantısı için 4 tel, M12 konektörü var.
- Çeşitli kontrol sistemlerine ve PLC (Programlanabilir Mantık Denetleyicisi) ortamlarına entegre edilebilir.
7Yetenekleri:
- Basınç ölçüm aralığı 0 ila 10 bar (0 ila 145 PSI)
- Analog çıkış sinyali (4-20 mA veya 0-10 V)
- İki programlanabilir anahtar çıkışı
- Değişim noktalarını ve histerezi ayarlama yeteneği
8Uyumluluk:
- PN2094 PN-010-RER14-MFRKG/US/ / V basınç sensörü, endüstriyel otomasyon sistemleri ve kontrol ekipmanı ile uyumlu olarak tasarlanmıştır.
- Çeşitli endüstriyel kontrol ağlarına ve mimarilerine kolayca entegre edilebilir.
Bu basınç sensörünün temel özellikleri entegre dijital ekran, geniş ölçüm aralığı ve IP67 derecelendirilmiş koruma.Bunlar, net basınç okuması ve güvenilir performans gerektiren zorlu endüstriyel ortamlarda kullanılmasına uygun hale getirir..
İki programlanabilir anahtarlama çıkışı ve analog çıkış sinyali, sensörü kontrol sistemlerine entegre etmek ve basınç izleme ve kontrol görevlerini otomatikleştirmek için esneklik sağlar.
Genel olarak, IFM PN2094 PN-010-RER14-MFRKG/US/ / V Basınç Sensörü, çeşitli endüstriyel uygulamalarda basınç ölçümü ve izleme için çok yönlü ve sağlam bir çözümdür.
Başka sorunuz olursa lütfen haber verin!
| Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 1; Analog çıkış sayısı: 1 |
| Ölçme aralığı |
| 0...25 bar |
0...362 psi. |
0- Evet.2.5 MPa |
|
| Süreç bağlantısı |
G 1/4 iç iplik M6 I |
Uygulama
| Özellik |
Altınla kaplanmış kontaktlar |
| Ölçüm unsuru |
seramik kapasitif basınç ölçüm hücresi |
| Uygulama |
endüstriyel uygulamalar için |
| Medya |
sıvılar ve gazlar |
| Orta sıcaklık [°C] |
- 25...80 |
| Min. patlama basıncı |
|
| Basınç derecesi |
|
| Vakum direnci [mbar] |
- 1000. |
| Basınç türü |
göreceli basınç |
Elektriksel veriler
| Çalışma voltajı [V] |
18...30 DC; (SELV/PELV'ye) |
| Akım tüketimi [mA] |
< 35 |
| En az yalıtım direnci [MΩ] |
100(500 V DC) |
| Koruma sınıfı |
III. |
| Ters kutupluk koruması |
- Evet. |
| Güçlendirme gecikme süresi [s] |
0.3 |
| Entegre gözcü köpeği |
- Evet. |
Girişler / çıkışlar
| Giriş ve çıkış sayısı |
Dijital çıkış sayısı: 1; Analog çıkış sayısı: 1 |
Çıkışlar
| Toplam çıkış sayısı |
2 |
| Çıkış sinyali |
anahtarlama sinyali; analog sinyali; IO-Link; (konfigure edilebilir) |
| Elektrik tasarımı |
PNP |
| Dijital çıkış sayısı |
1 |
| Çıkış fonksiyonu |
Normalde açık / normalde kapalı; (parametre edilebilir) |
| Maks. voltaj düşüşü geçiş çıkışı DC [V] |
2.5 |
| Değişim çıkışının sabit akım derecesi DC [mA] |
150; (200 (...60 °C) 250 (...40 °C)) |
| Değişim frekansı DC [Hz] |
< 170 |
| Analog çıkış sayısı |
1 |
| Analog akım çıkışı [mA] |
4- Evet.20 |
| Maks. yük [Ω] |
500 |
| Analog çıkış voltajı [V] |
0- Evet.10 |
| Min. yük direnci [Ω] |
2000 |
| Kısa devre koruması |
- Evet. |
| Kısa devre koruma tipi |
Pulslu |
| Aşırı yük koruması |
- Evet. |
Ölçme/ ayar aralığı
| Ölçme aralığı |
| 0...25 bar |
0...362 psi. |
0- Evet.2.5 MPa |
|
Fabrika ayarları / CMPT = 2
| Kurulum noktası SP |
| 0.2...25 bar |
4...362 psi. |
0.02- Evet.2.5 MPa |
|
| Yeniden ayarlama noktası rP |
| 0.1- Evet.24.9 bar |
2...360 psi. |
0.01- Evet.2.49 MPa |
|
| SP ve rP arasındaki minimum fark |
|
| Adımlar halinde |
|
Status_B Yüksek çözünürlük / CMPT = 3
| Kurulum noktası SP |
| 0.2...25 bar |
3363 psi. |
0.02- Evet.2.5 MPa |
|
| Yeniden ayarlama noktası rP |
| 0.1- Evet.24.9 bar |
1...361 psi. |
0.01- Evet.2.49 MPa |
|
| SP ve rP arasındaki minimum fark |
|
| Adımlar halinde |
|
Doğruluk / sapmalar
